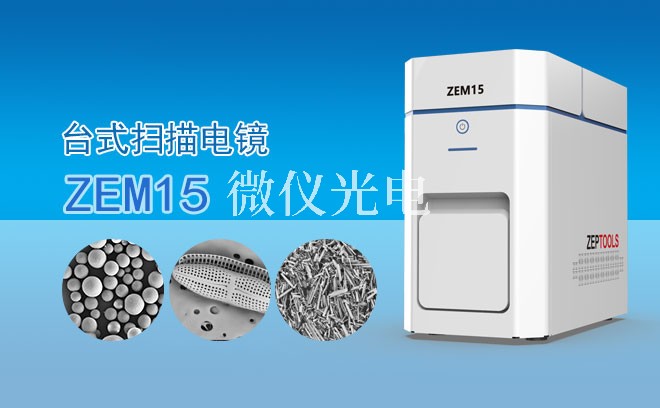

在材料表征與微觀結構分析領域，掃描電鏡憑借其獨特的技術特性成為科研與工業檢測的核心工具。本文聚焦其三大核心優勢，為相關領域研究者提供技術選型參考。

一、納米級分辨率與三維形貌重構能力

SEM掃描電鏡通過聚焦高能電子束掃描樣品表面，利用二次電子、背散射電子等信號實現高分辨率成像，分辨率可達3-4納米甚至更高。其景深優勢顯著，可清晰呈現樣品表面的三維立體結構，如金屬斷口形貌、納米顆粒分布及生物細胞表面微結構等。相較于傳統光學顯微鏡，掃描電鏡在放大倍數（5-30萬倍連續可調）與細節捕捉能力上具有不可替代性，尤其在觀察粗糙表面、微區缺陷及納米材料形貌時展現出獨特價值。

二、多維度成分分析與物性表征

SEM掃描電鏡不僅可獲取樣品形貌信息，還能通過能譜儀（EDS）同步進行元素成分分析，結合背散射電子信號差異可區分材料物相分布。其多探測器協同工作模式支持二次電子形貌像、背散射電子成分像及能譜元素面分布的同步獲取，形成“形貌-成分-物性”關聯圖譜。在半導體器件缺陷分析、礦物成分鑒定及生物樣品元素追蹤等場景中，這種多維數據融合能力為材料設計、失效分析及工藝優化提供了量化依據。

三、廣泛樣品適應性及操作便捷性

掃描電鏡對樣品導電性無嚴格限制，通過低真空模式或環境掃描電鏡（ESEM）可實現非導電樣品（如高分子材料、生物組織）及含水樣品的直接觀測，避免傳統電鏡需鍍導電膜導致的樣品損傷。其操作流程簡化，支持從低倍到高倍的連續掃描及快速聚焦，配合光學導航與自動拼圖功能，可實現大視場形貌觀測與微區細節分析的無縫切換。此外，SEM掃描電鏡在動態過程追蹤（如相變、斷裂過程）及三維重構方面也展現出高效性，滿足科研與工業檢測對快速、**分析的需求。

綜上所述，掃描電鏡通過納米級分辨率成像、多維度成分分析及廣泛樣品適應性三大核心優勢，在材料科學、生物醫學、納米技術及工業檢測等領域持續推動著科研創新的邊界拓展。其無損檢測特性與多維數據獲取能力，使其成為理解微觀世界不可或缺的“科學之眼”。
